在施耐德软件上，按照如下图配置设置。

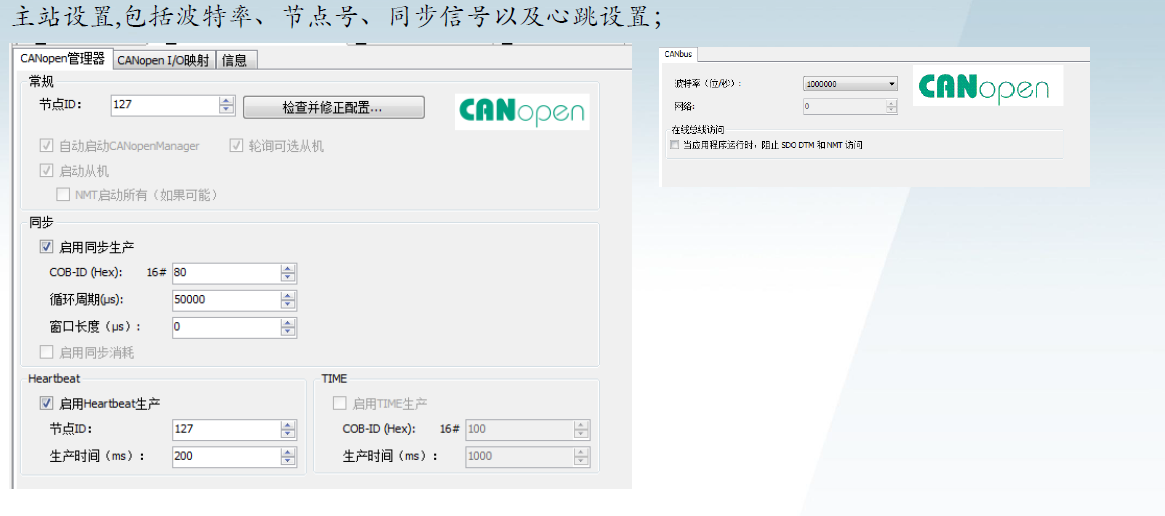

1、主站设置，包括波特率、节点号、同步信号以及心跳设置。

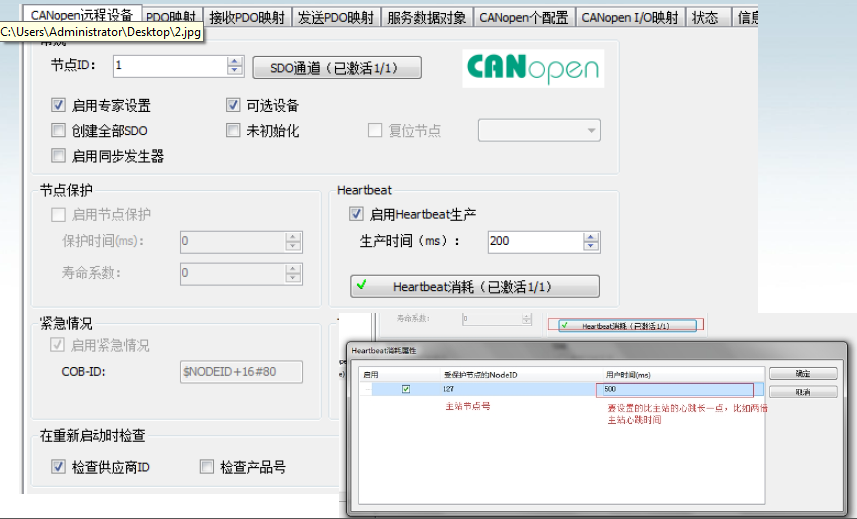

2、从站设置，包括节点号，心跳设置，hearBeat消耗设置。


3、从站设置-PDO映射及PDO属性。

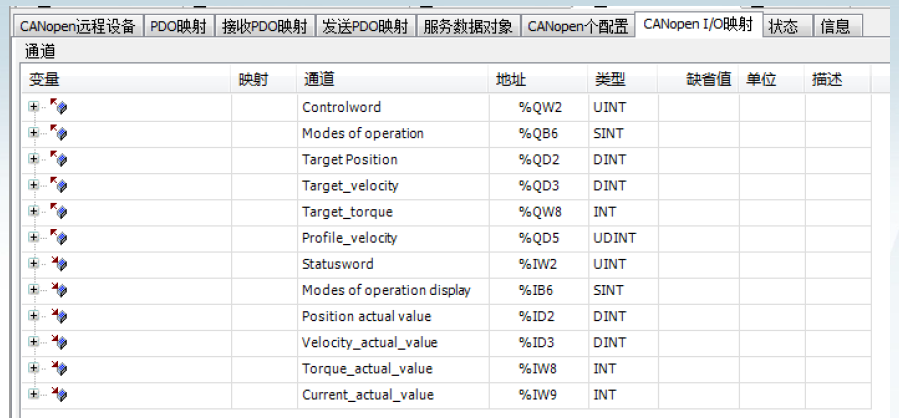

4、从站设置-PDO变量监控设置及变量映射

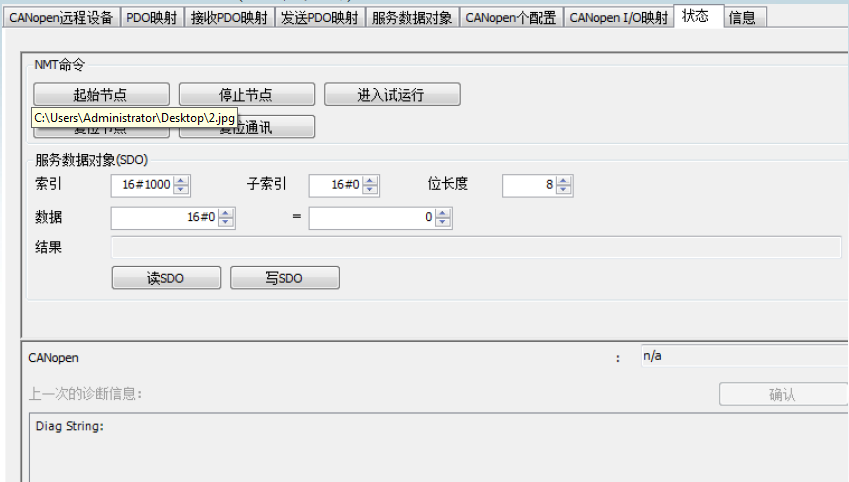

5、从站设置-从站状态（故障诊断）
