1、          测试版本

软件版本  InvtMatic studio V1.0.3

          力控版本：7.1

AX控制器版本 V2.06



2、          通讯方式：

modbus TCP

（通讯库要换最新的，老版的出现浮点数显示不对）



3、          通讯配置：

PLC端设置（从站/服务端）：

PLC IP地址  192.168.1.10（默认地址）

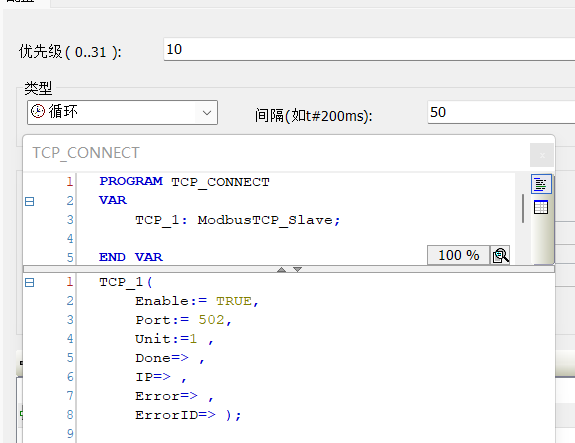

PLC端程序设置

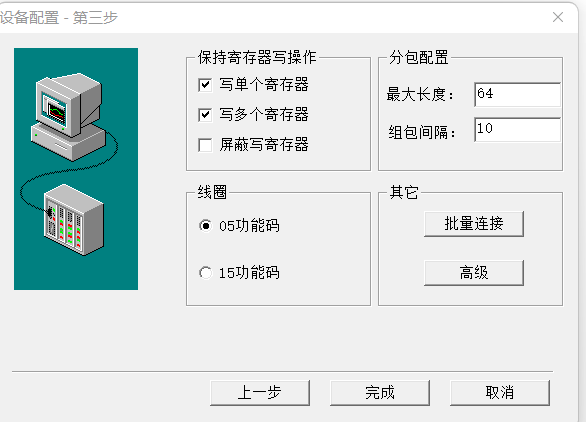

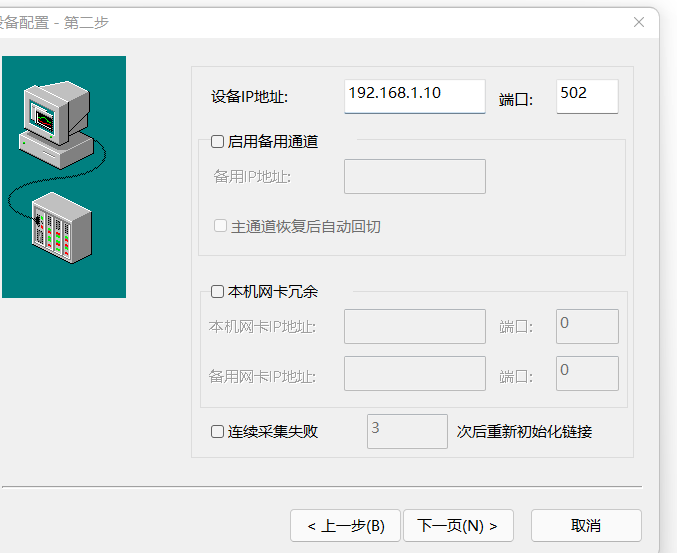

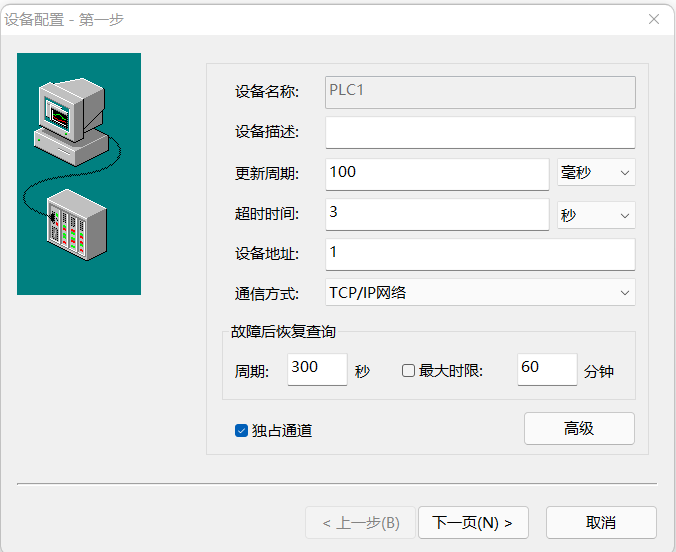

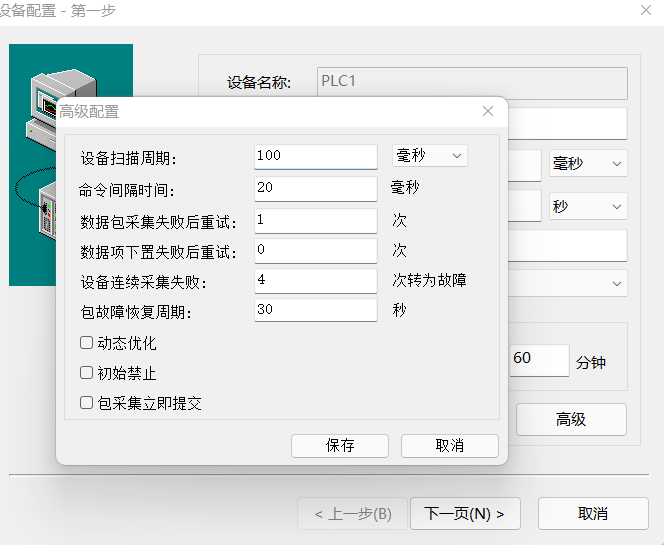

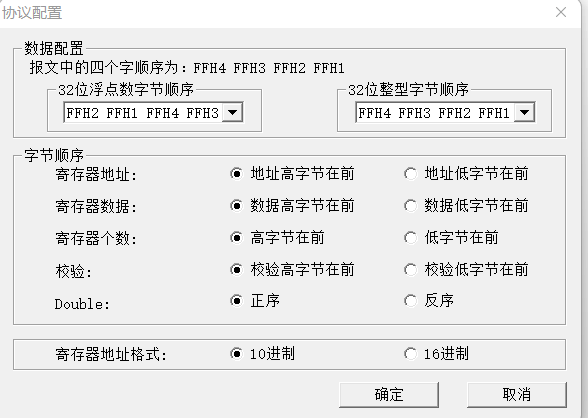

力控端配置（遇到显示数据不对，高低字节颠倒，更新力控IO驱动）：




报文中，力控的编码和PLC不一致，需要把高低位进行互换，在配置-高级里面32位浮点数配置为FFH2 FFH1 FFH4 FFH3  整型字节为 FFH4 FFH3 FFH2 FFH1;





4、          地址对应：

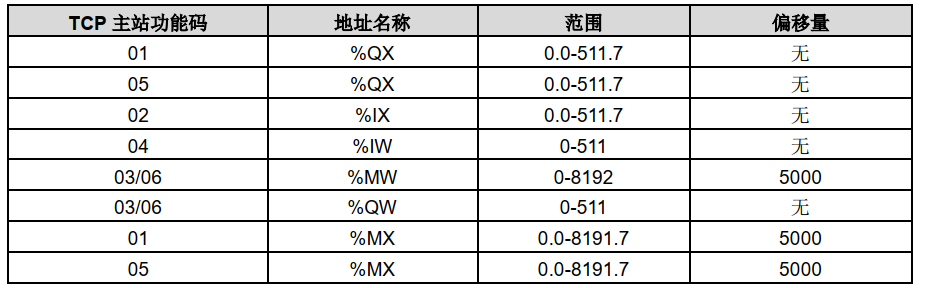

PLC地址分布：






位地址

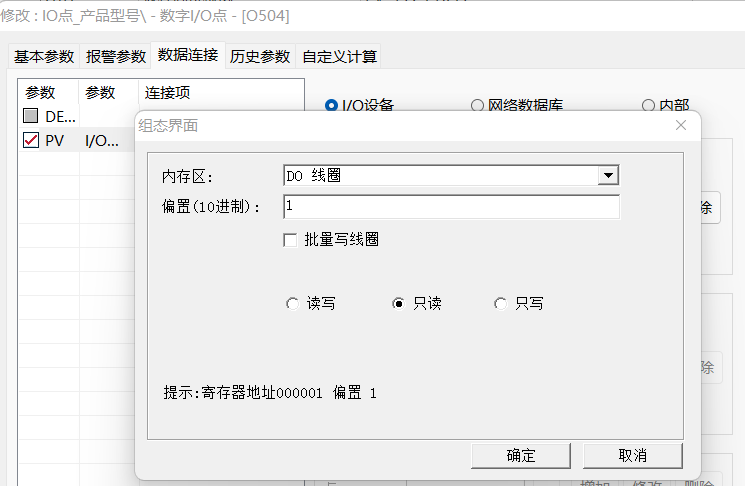

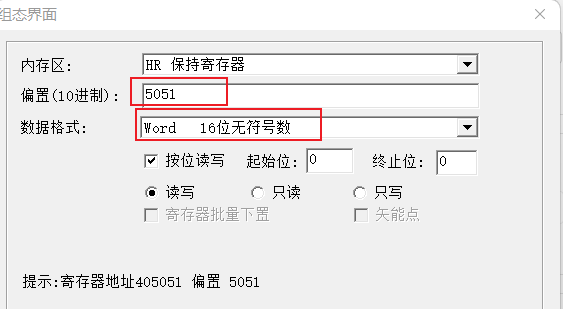

1、例如：%MX100.0  对应的力控里面地址填写

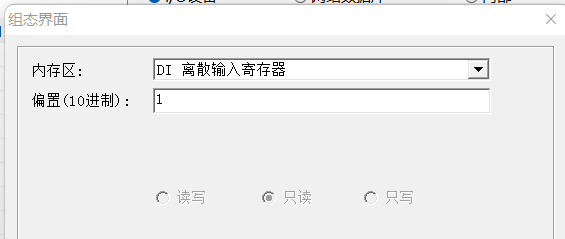

 2、位地址 %IX0.0

力控设置




3、位地址 %QX0.0

力控设置

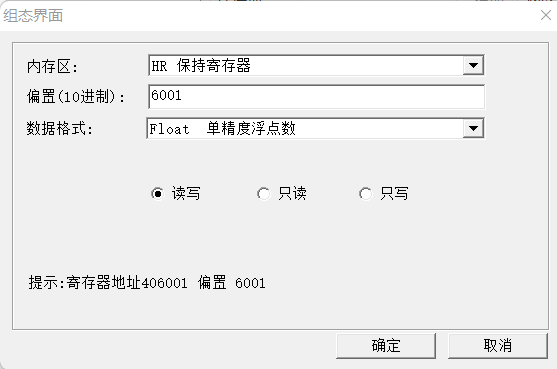

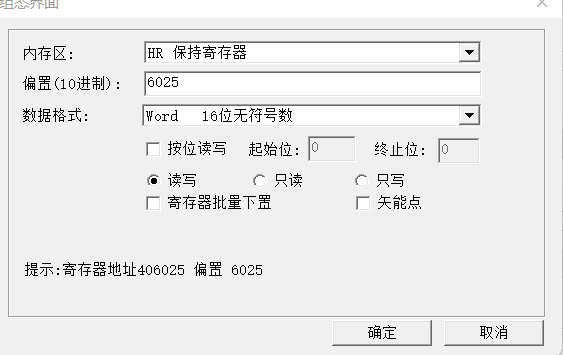

4、浮点数：定义：AT %MW1000:REAL

力控设置：




5、整数：AT %MW1024:UINT

力控设置：
