1、          测试版本

软件版本  InvtMatic studio V1.0.3

          威纶通版本：easybuilder pro

AX控制器版本 V2.08



2、          通讯方式：

modbus TCP



3、          通讯配置：

PLC端设置（从站/服务端）：

PLC IP地址  192.168.1.10（默认地址）

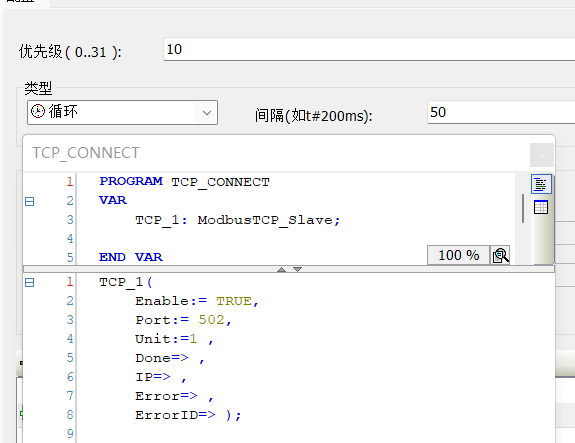

PLC端程序设置

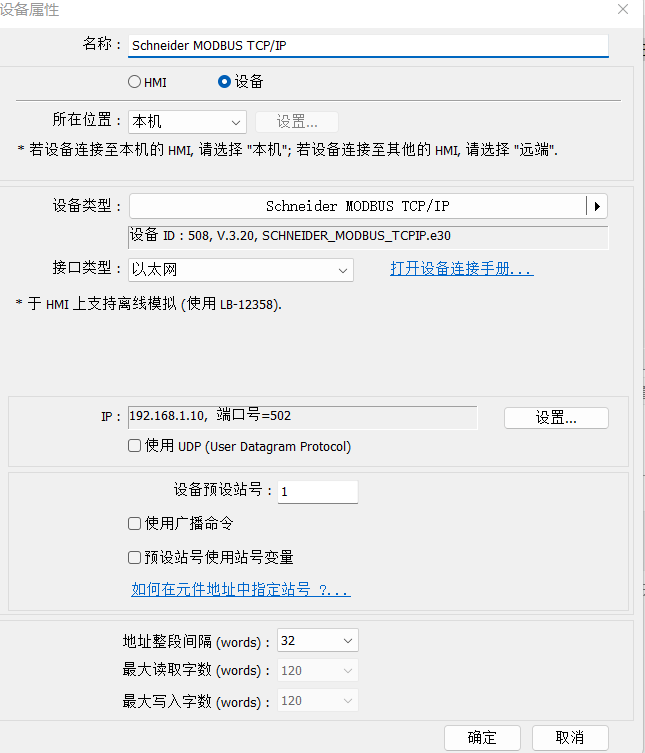

威纶通端配置：








4、          地址对应：

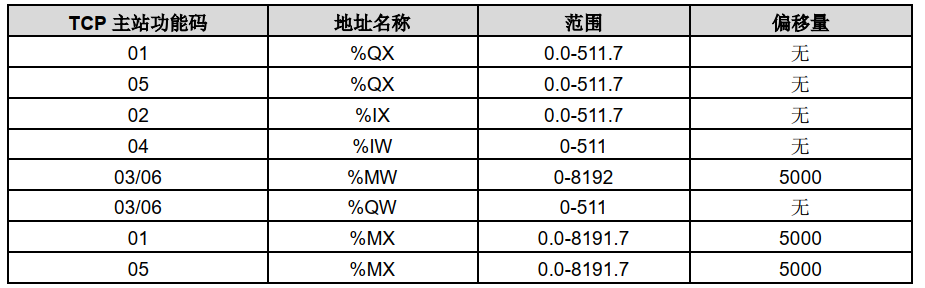

PLC地址分布：






位地址

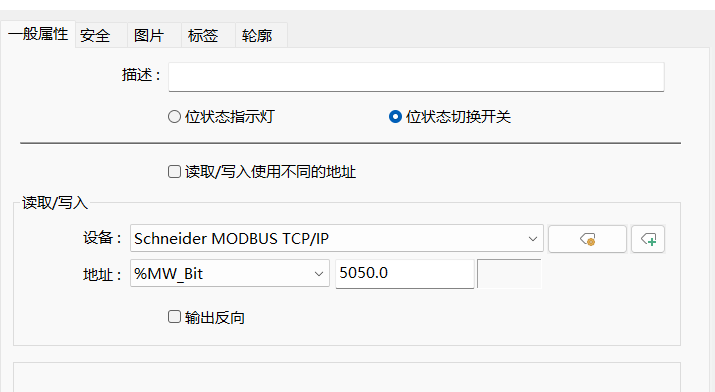

1、例如：%MX100.0  对应的威纶通里面地址填写

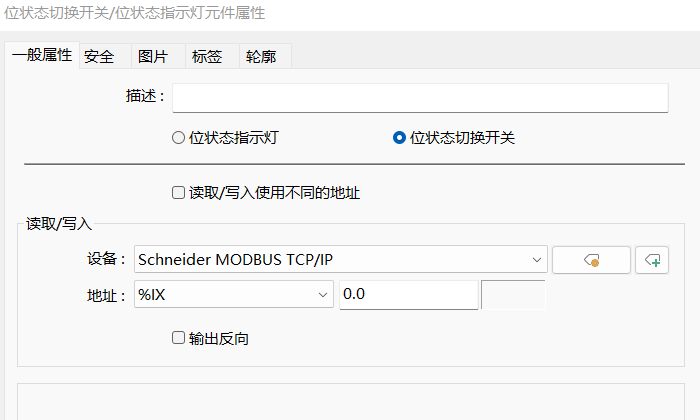

 2、位地址 %IX0.0

威纶通设置

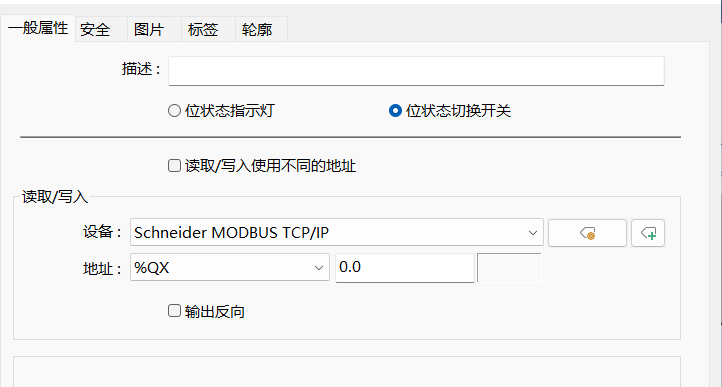

3、位地址 %QX0.0

威纶通设置

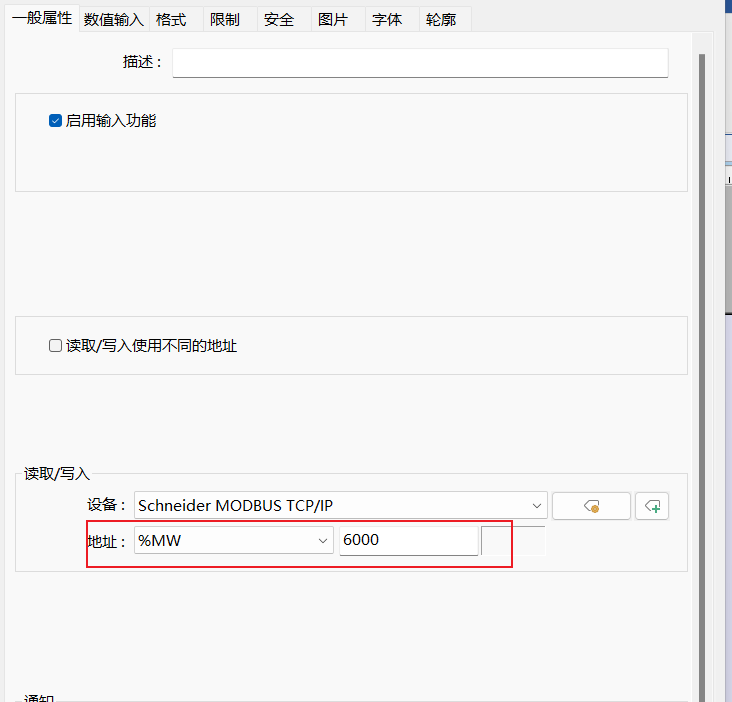

4、浮点数：定义：AT %MW1000:REAL

威纶通设置：

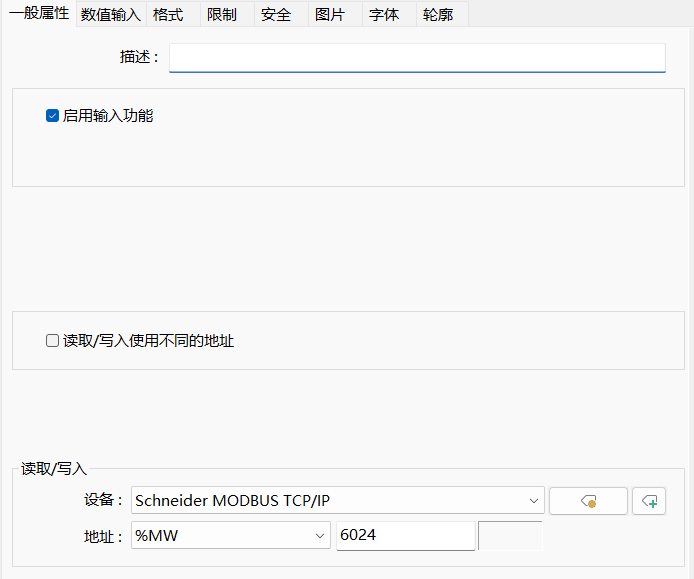

5、整数：AT %MW1024:UINT

威纶通设置：
