变频器的多段速功能就是在变频器内部预先设置好多种不同的速度，然后在使用过程中，根据需要通过外部端子组合来调用不同的速度，以达到调速的目的，主要应用于不需要平滑调速，而只需要几种固定速度来回切换就可以的场合。多段速类似于有级调速，像我们汽车的挂档一样的，有不同的档位，典型应用就应用在球磨机上面。


今天我们来看下200SMART控制英威腾变频器多段速运行如何实现。控制要求如下：按下启动按钮I0.0，电机以50Hz频率正转运行10S，45Hz频率正转运行15S，40Hz频率反转运行10S，35Hz频率反转运行15S，停3S循环，按下停止按钮I0.1，等待整个动作结束后停止。

对输入/输出设备分配I/O地址，其分配表如下表所示。

PLC地址
外围元件
说明
I0.0
SB1
启动
I0.1
SB2
停止
Q0.0
变频器数字量输入端子S1
电机正转
Q0.1
变频器数字量输入端子S2
电机反转
Q0.2
变频器数字量输入端子S3
多段速端子1
Q0.3
变频器数字量输入端子S4
多段速端子2

变频器参数设置如下：
P00.18  1
P00.01  1
P00.06  6
P00.11  2
P00.12  2
P05.01  1
P05.02  2
P05.03  16
P05.04  17
P10.02  100.00
P10.04  90.00
P10.06  80.00
P10.08  70.00

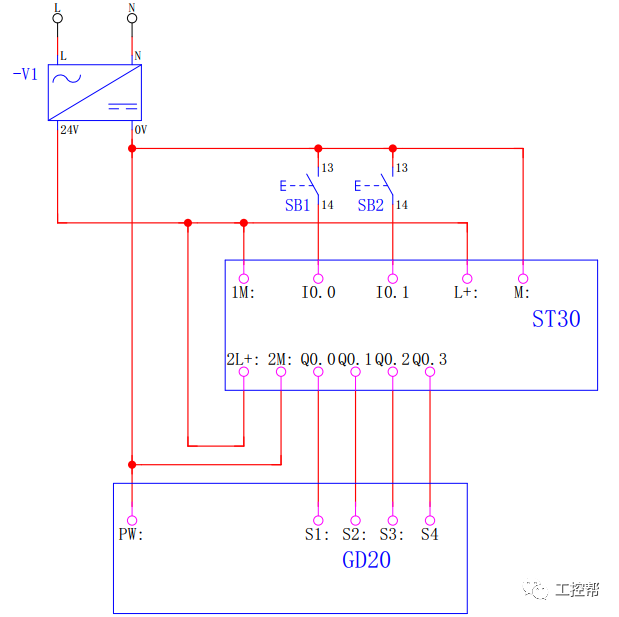

这里PLC CPU型号我们选用的是ST30，PLC外部接线如下图所示。

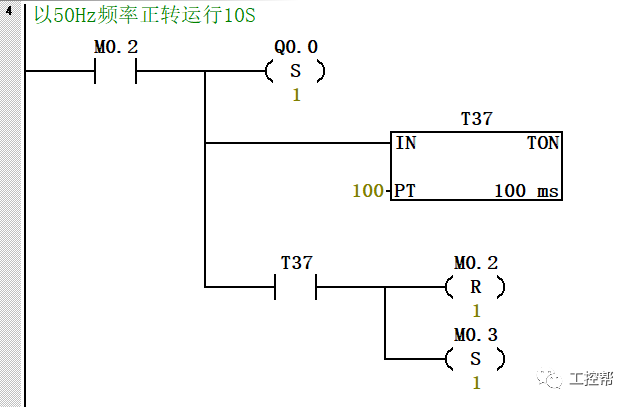

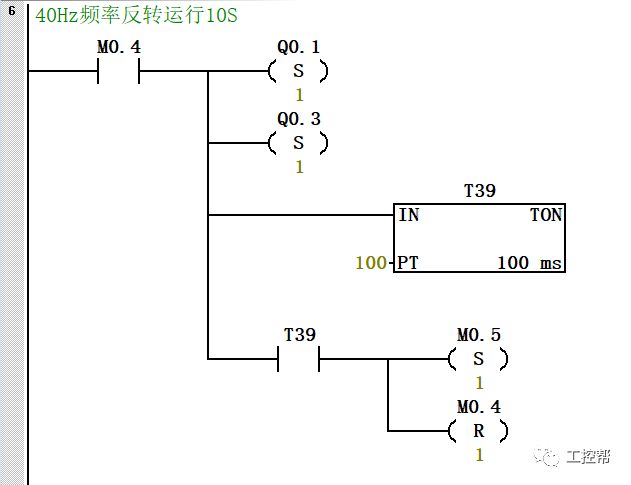

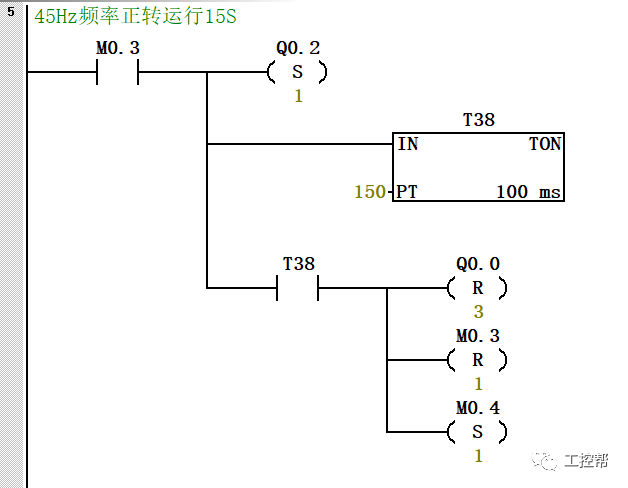

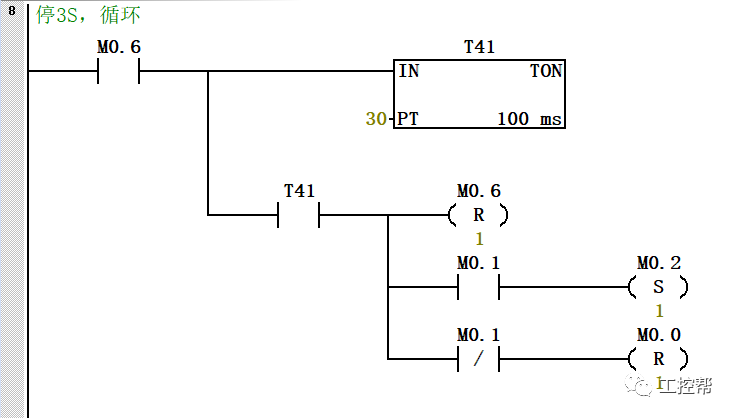

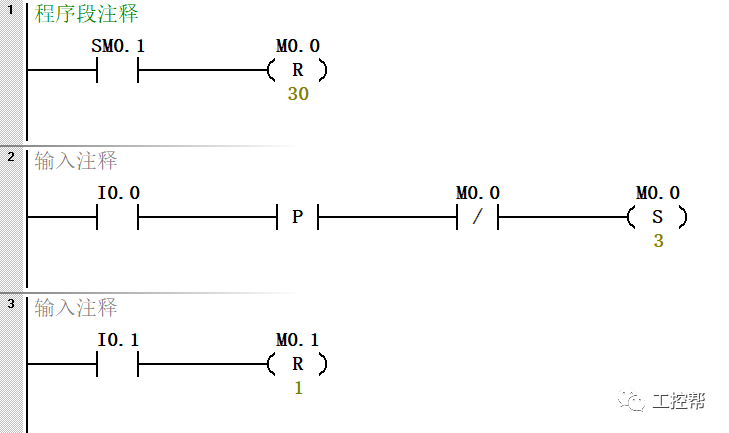

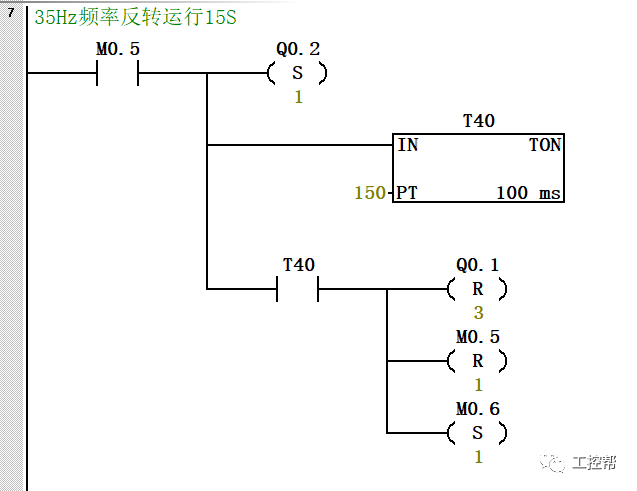

 程序如下：
