IF：条件执行

说明：使用"条件执行"指令，可以根据条件控制程序流的分支。该条件是结果为布尔值（True 或 False）的表达式。可以将Bool变量、逻辑表达式或比较表达式作为条件。

执行该条件执行指令时，将对指定的表达式进行运算。如果表达式的值为 True，则表示满足该条件；如果其值为 False，则表示不满足该条件。

参数

根据分支的类型，可以对以下形式的指令进行编程：

• IF...THEN... 分支：

  IF <条件>

  THEN <语句1>

  END_IF;

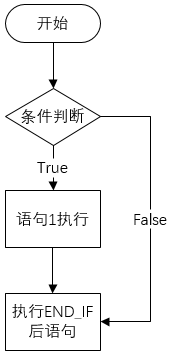

图4 IF...THEN... 分支

如果满足该条件，则将执行 THEN 后编写的指令。如果不满足该条件，则程序将从 END_IF 后的下一条指令开始继续执行。

• IF...THEN... ELSE...分支：

  IF <条件>

  THEN <语句1>

  ELSE <语句2>

  END_IF;

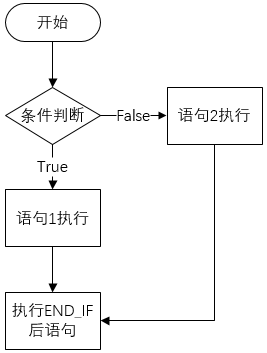

图5 IF...THEN... ELSE...分支

如果满足该条件，则将执行 THEN 后编写的语句。如果不满足该条件，则将执行 ELSE 后编写的语句。不论执行哪一个语句，之后都将从 END_IF 后的下一条指令开始继续执行。

• IF...THEN... ELSIF...分支：

  IF <条件1>

  THEN <语句1>

  ELSIF <条件2>

  THEN <语句2>

  END_IF;

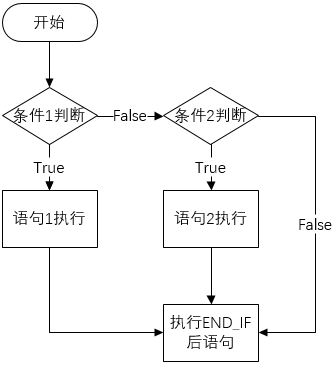

图6 IF...THEN... ELSIF...分支

如果满足条件1，则将执行 THEN 后的语句1，执行这些语句后，程序将从 END_IF 后继续执行。

如果不满足条件1，则将检查条件2。如果满足条件2，则将执行 THEN 后的语句2。执行这些语句后，程序将从 END_IF 后继续执行。

如果不满足任何条件，则直接执行 END_IF 后的程序部分。

在 IF 指令内可以嵌套任意多个 ELSIF 和 THEN 组合。可以选择对 ELSE 分支进行编程。

参数

下表列出了该指令的参数：

示例

图7 IF示例

下表展示了不同的操作数数值对目标变量的影响：
