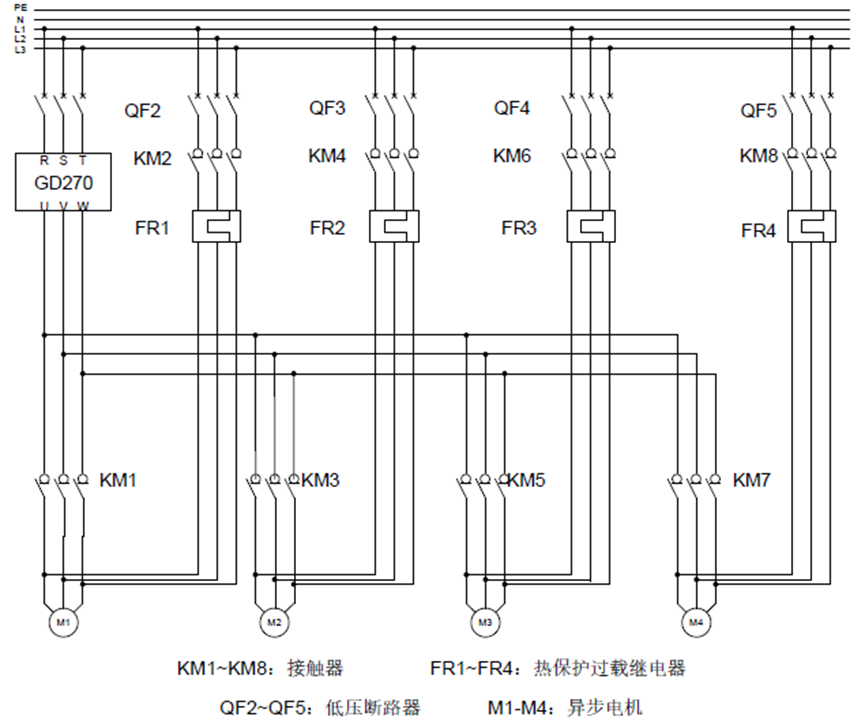

一拖多主回路电气控制原理图

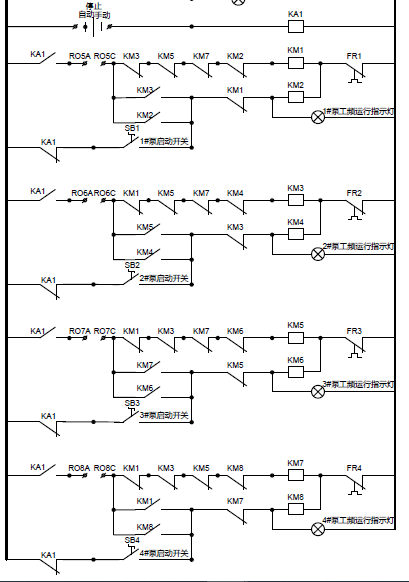

二次回路控制原理图


如果接压力表,则将压力表三根线其中阻值最大的两根线接+10VGND,另外一根接AI1

如果接压力变送器,则将变送器的电源线接变频器+24V,信号线接AI1GNDCOM短接。把J11跳线跳到I电流上。启动信号接S1COM

功能码

设置值

备注

P00.00

2


P00.01

1


P00.06

7


P00.11

根据需要设定


P00.12

根据需要设定


P02.01-P02.05

根据电机铭牌设定

同步电机设定 P02.15-P02.19

P05.24

2.00

接压力变送器需要更改,接压力表无需更改

P05.50

1

P26.06

57

一拖二设P26.06P26.07;一拖三设P26.06P26.07P26.08;一拖四全设

P26.07

58

P26.08

59

P26.09

60

P94.00

1


P90.00

0


P90.02

根据实际设定


P90.03

根据实际设定


P90.04

根据实际设定


P90.07

根据实际设定


P90.08

1


P90.27

根据实际设定


P90.28

根据实际设定


P94.01

2


P94.03

5.0


P94.04

20


P94.08

5.0


P94.09

5.0


P94.10

1


P94.11

根据实际设定


P94.19

5.0


P94.20

50.0


P94.21

10.0


P94.24

4.0


P94.25

5.0
