西门子 S7-1200与TC屏通讯设置
一、 博图软件设置
1、 添加 PLC 设备

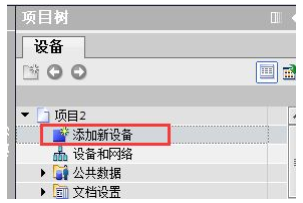

创建项目后双击“添加新设备”（这里以 S7-1200 CPU1214C AC/DC/RLY 为例）

选择相应 PLC 型号，单击“确定”
2、 第三方以太网通信设置

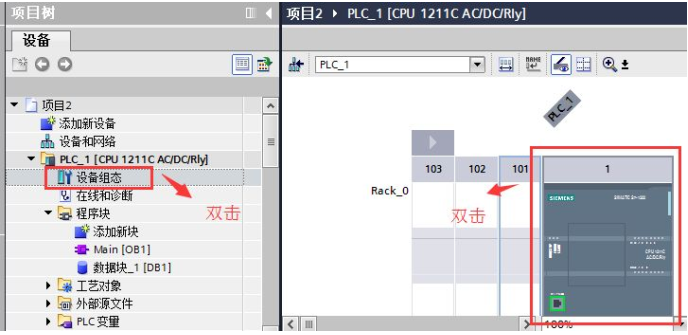

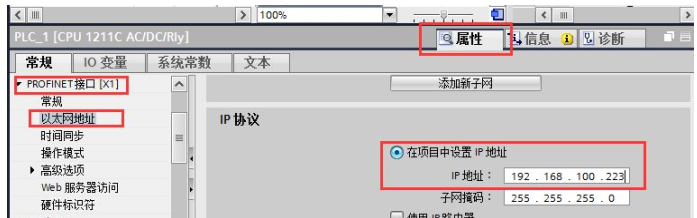

在下方消息栏相应选项卡中设置 PLC 的 IP

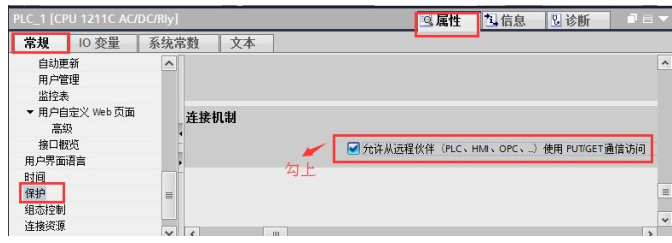

在下方消息栏相应选项卡中作如下图设置，允许第三方设备与 PLC 通信

3、 PLC 版本信息查看

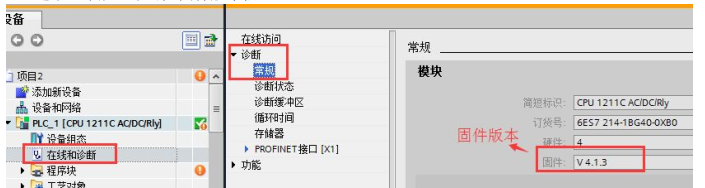

在左边项目窗口双击“在线和诊断”，右边弹出的信息窗口中可以查看 PLC 的各项相关信息，

选中“常规”中可见固件版本信息
4、 DB 块设置
双击“添加新块”
选择 DB 块，单击“确定”

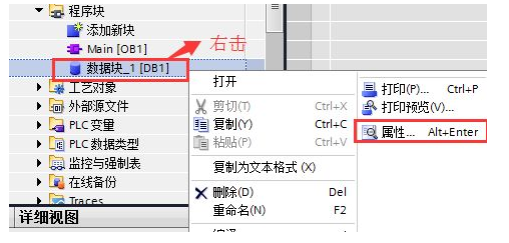

右击刚刚创建的 DB 块，选择“属性”

去掉“优化的块访问”前面的勾，单击确定

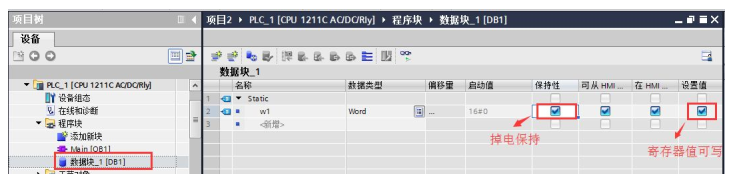

双击新建的 DB 块，新增变量

5、 下载数据块至 PLC

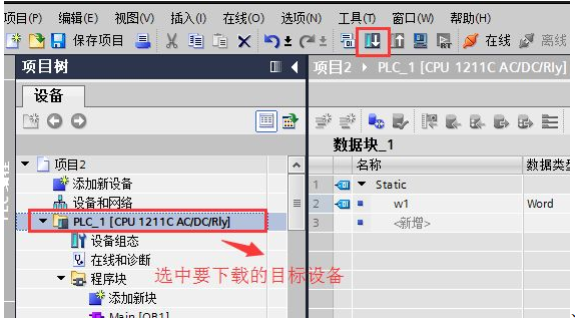

如果有多个连接的设备，先选中要下载的目标设备，然后点击菜单栏的下载按钮
、
点击“开始搜索”，扫描到 PLC 后选中要下载的 PLC，点击“下载”

进入下载界面

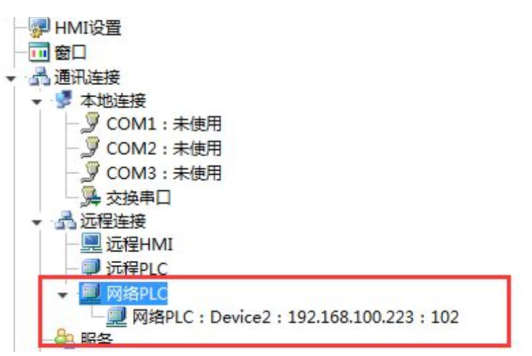

1、 创建网络 PLC
二、 TC 工程

分别和 TC 图中元件的“A”、“B”对应
如下图，单击“全部监视”进入 DB 块监控状态后会显示地址偏移量，图中的“A”和“B”
2、 DB 块访问
3、
它寄存器不需要特殊设置
TC工程下载至屏中即可其
