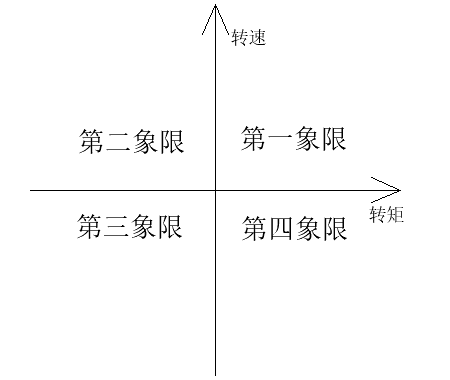

如下表：

说明：

当电机输出的轴转矩和电机的转向相同时，比如电机拖动风机水泵恒速运行或加速运行，或者是拖动上行皮带机，此时电机运行在电动方式下，变频器从电网获取有功功率并输出给电机，变频器是处于能量输出的状态。也就是运行在第一和第三象限。

当电机输出的轴转矩与电机的转向相反时，比如电机拖动风机做减速制动运行，或者电机拖动绞车下放重物时，电机运行在发电机状态下，变频器从电机获取有功功率并回馈给电网，变频器运行在能量回馈方式下，也就是运行在第二和第四象限。

变频器的配置：

电网侧采用不可控整流（二极管）整流，仅能工作在第一和第三象限，称为两象限变频器；电网侧采用可控整流（IGBT），能够工作在四个象限的变频器，称为四象限变频器。

二象限和四象限变频器的拓扑

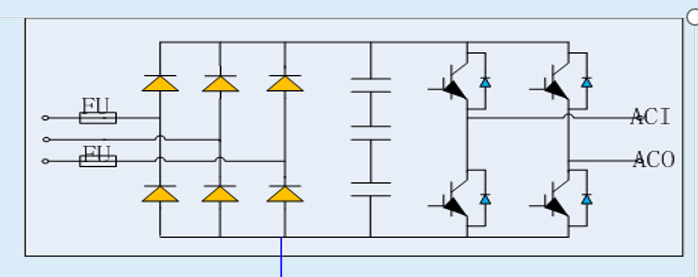

如上图 ：两象限拓扑

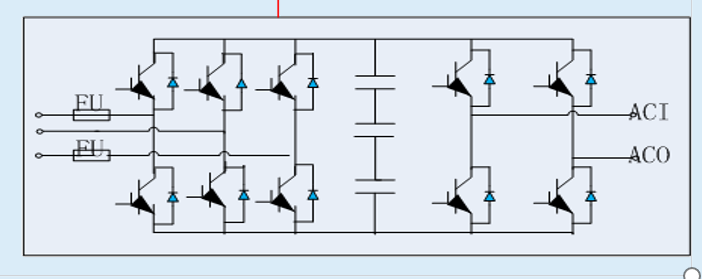

如上图：四象限拓扑
