HMI采用的是VS070HS，伺服DA200
1.将触摸屏的COM1和伺服驱动器的CN3相连。

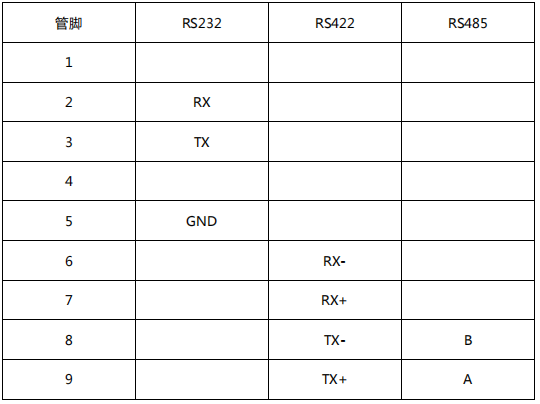

图 1HMI触摸屏COM1定义

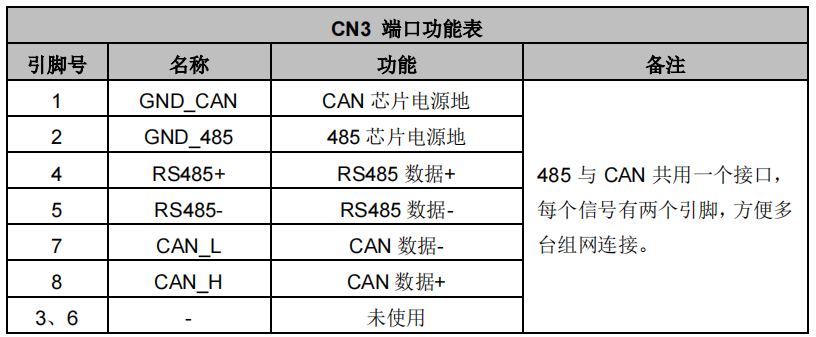

图 2伺服驱动器CN3定义
需要连接RS485引脚，正接正，负接负。

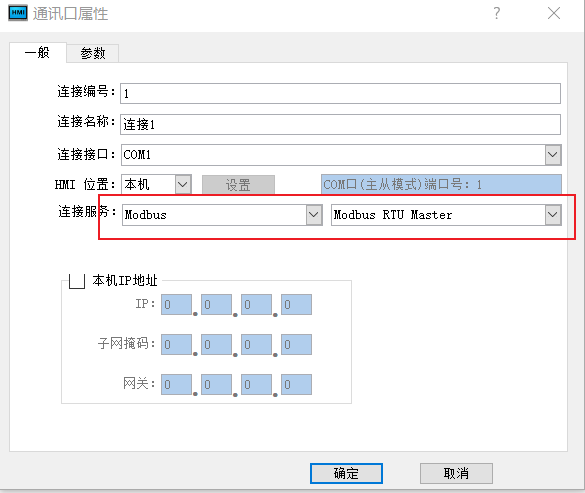

2. 添加链接，选择COM1，链接服务选择Modbus。

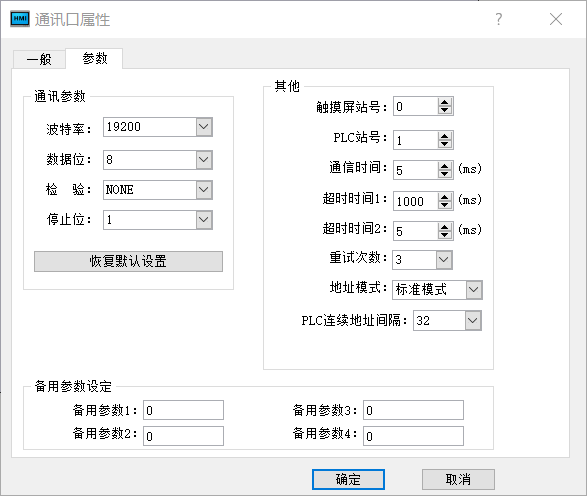

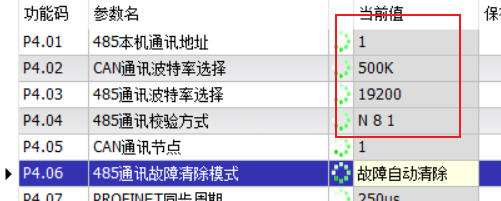

3.设置触摸屏参数：波特率，数据位，校验，停止位，PLC站号。保证这些参数于伺服驱动器相同。

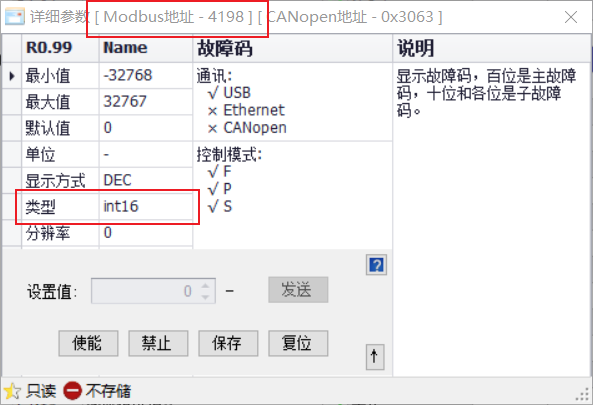

4.添加数值显示元件，地址选择4x4198
